全球知名半导体制造商ROHM（总部位于日本京都会）开发出很是适用于ADAS（高级驾驶辅助系统）的车载摄像头�？榈腟erDes IC※1“BU18xMxx-C”以及摄像头用PMIC※2“BD86852MUF-C”。这两款产品不但可以满足关于�？榈男⌒突偷凸牡男枨�，并且由于其低电磁噪声（低EMI）的特性，另有助于减少客户的开发工时。
ADAS系统通过组合LiDAR、声纳和摄像头等具有差别感测要领和感测距离的设备构建而成。其中，在停车辅助系统等单位，由于车载摄像头在消除四周盲区方面发挥着重要作用，因此最新的汽车每辆车都配备了约10个摄像头。别的，随着ADAS的不绝生长，其使用数量也在进一步增加，这对提高种种摄像头的性能也提出了更高的要求。另一方面，随着摄像头装置数量的增加，由于电池可供应的电量和装置摄像头的空间有限，因此，在车载摄像头�？橹�，对进一步缩小电路板尺寸和降低功耗的需求日益高涨。
ROHM通过组合SerDes IC和摄像头用PMIC的新产品，来解决这些问题。别的，由于两种产品都具有展频功效，因此EMI更低，而EMI对策一直是车载应用设计中的一个主要担负，这将有助于减少EMI对策的设计工时。
用来传输影像的SerDes IC“BU18xMxx-C”可以凭据区分率优化传输速率，因此与普通产品相比，功耗可降低27％。别的，通过传输速率优化功效和展频功效※3，还可将EMI峰值l降低20dB左右。不但如此，该IC还具有冻结检测功效，可以检测图像的冻结状态，从而还可提高整个ADAS系统的可靠性。
用于摄像头的PMIC（电源治理IC）“BD86852MUF-C”可以为各主要制造商的CMOS图像传感器的电源系统提供更好的治理功效。由于仅通过单个IC即可进行电压设置和时序控制，因此可将装置面积减少约41％，从而有助于车载摄像头�？槭迪中⌒突�。另外，由于电路结构可将集中在摄像头用PMIC上的热量疏散开，因此通过抑制发热量，实现了78.6％的高转换效率，有助于进一步降低功耗。
SerDes IC“BU18xMxx-C”已于2021年2月开始提供样品（样品价格1,000日元?/个，不含税），预计从2021年6月开始暂以月产20万个的规模投入量产。另外，用于摄像头的PMIC“BD86852MUF-C”已于2021年1月起以月产50万个的规模投入量产（样品价格500日元/个，不含税）。
今后，ROHM将继续开发有助于进一步降低功耗和提高系统可靠性的产品，不绝为汽车行业的生长孝敬力量。
-
White Paper : 适用于ADAS摄像头系统的“低功耗”、“低噪声”通信和电源解决计划（1.69MB）
＜特点详情＞
很是适用于车载摄像头�？榈腟erDes IC“BU18xMxx-C”和摄像头用PMIC“BD86852MUF-C”均切合汽车电子产品可靠性标准AEC-Q100，可确保车载应用所需的可靠性。别的，用于摄像头的PMIC目前正在开发切合更严格的ISO 26262※4流程认证要求的新产品，预计将在2021年度推出切合该标准“ASIL-B”宁静品级的产品样品。
■ SerDes IC“BU18xMxx-C”的特点
1．优化了传输速率，有助于降低车载摄像头�？榈墓�
普通的SerDes IC为每个频段设置了牢固的传输速率。然而，由于这种方法无法更精细地设置传输速率，因此会爆发功率损耗。而“BU18xMxx-C”则配备了凭据区分率而不是频段来优化传输速率的功效。由于可以进行比普通产品更精细的传输速率设置，因此事情效率更高，有助于进一步降低车载摄像头�？榈墓�。在将本产品装置在使用四个摄像头�？榈挠τ貌分惺�，与普通产品相比，上述优势可以将功耗降低约27％。
2．内置传输速率优化功效和展频功效，有助于减少EMI对策的设计工时
运用上述传输速率优化功效，本产品通过微细改变各路径的传输速率，疏散了EMI峰值，并使EMI降低了10dB左右（下图中的①）。别的，通过在串行器息争串器两枚IC中配备展频功效，还可以使EMI再降低10dB左右（下图中的②）。在车载应用的设计中，EMI对策设计是一个主要担负，而上述优势将很是有助于减少EMI对策的设计工时。
3. 配备冻结检测功效，有助于提高可靠性

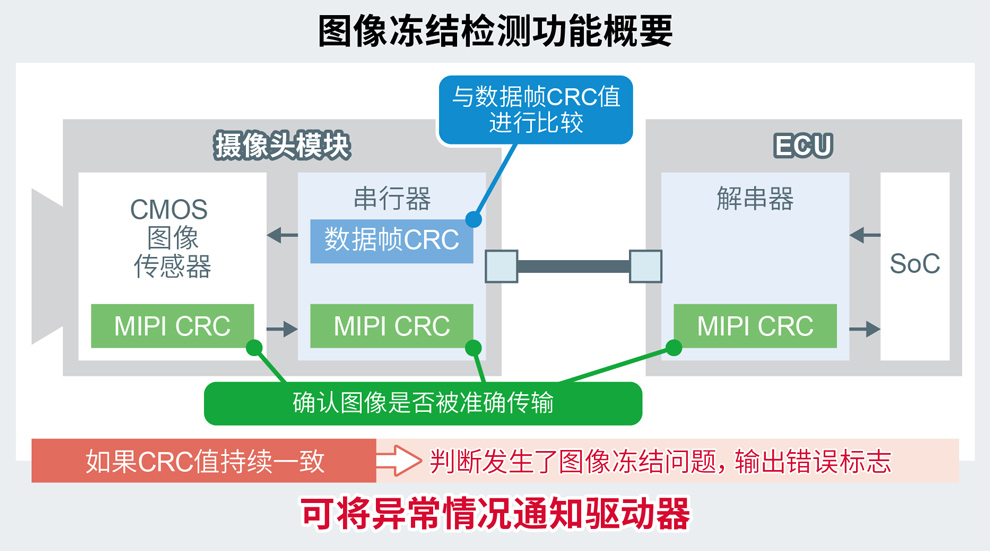

本产品还配备有用来检测图像冻结状态的功效。除了通过比较从CMOS图像传感器到解串器的MIPI CRC值来确认图像是否准确传输的基本功效外，还可通过在串行器中始终对摄像头图像的数据帧CRC值与其前后的值进行比较，来监控图像冻结问题。如果数据帧CRC值连续一致，则可通过输蜕化误标记来通知后段的IC爆发了图像冻结问题，这将有助于提高ADAS系统的可靠性。
4. 产品阵容完整，支持种种CMOS图像传感器和SoC
本产品共有3个产品型号，其中包括一款串行器和两款解串器产品。由于三款产品都支持三大主要通信电缆，因此可支持种种CMOS图像传感器和SoC。
■ 用于摄像头的PMIC“BD86852MUF-C”的特点
1．针对CMOS图像传感器优化了功效，电路板面积更小
CMOS图像传感器是车载摄像头的主要器件，制造商差别，其驱动电压设置和时序控制也差别，并且需要使用许多外置部件组成。“BD86852MUF-C”配备了可设置主要CMOS图像传感器的驱动电压和时序控制的引脚，从而无需驱动电压设置和时序控制用的外置部件。因此，与以往产品相比，部件数量和装置面积显著减少，这将有助于车载摄像头�？榈男⌒突�。
2．转换效率高，有助于降低功耗
本产品通过外置LDO※5向CMOS图像传感器供电，从而可将集中在IC中的热量疏散开。通过抑制整个电路的发热量，实现高达78.6％的转换效率，比普通产品提升约4％，有助于进一步降低车载摄像头�？榈墓�。别的，还可以缩短CMOS图像传感器和LDO之间的距离，从而可减少对电源线的滋扰噪声，为CMOS图像传感器稳定供电。
3．具备展频功效，有助于减少EMI对策的设计工时
本产品在内置的开关稳压器（DC/DC转换器）※5中配备了展频功效，可将开关带来的EMI噪声峰值降低约10dB。由于可以在不更换电路板的情况下降低噪声，因此有助于减少EMI对策的设计工时。
4．内置很是适用于摄像头�？榈牡缭聪低�，可确保高可靠性
本产品稚褛置了3个DC/DC转换器作为摄像头�？樗璧牡缭聪低�。别的，本产品还配备了种种�；すπ�，除了可减少外置部件数量的时序控制功效外，另有用来监控电压状态的Power Good等诸多功效，可以在确保高可靠性的同时实现摄像头�？橛玫牡虴MI且高效率的电源电路。
|
产品名称
|
电源电压
[V]
|
振荡频率
(MHz)
|
事情温度
[℃]
|
输出电压精度
(%)
|
DC/DC输出
|
功效
|
封装
(mm)
|
|
项目
|
一次
DC/DC
|
二次
DC/DC1
|
二次
DC/DC2
|
复位
|
Power
Good
|
展频
功效
|
外置
LDO
控制
|
 BD86852MUF-C
|
4 ～18
|
2.2
|
-40～+125
|
2
|
输出电压（V）
|
3.3 or 3.9
|
1.1 or 1.2
|
1.8
|
?
|
?
|
?
|
?
|
VQFN24FAV4040
4.0×4.0×1.0
|
|
输出电流（A）
|
2
|
1
|
1
|
＜术语解说＞
-
※1）SerDes IC
-
为了高速传输数据而成对使用用来进行通信方法转换的两个IC的总称。串行器（Serializer）用来将数据转换为易于高速传输的形式（将并行总线转换为串行总线），解串器（Deserializer）用来将传输的数据转换为原花样（将串行总线转换为并行总线）。
-
※2）PMIC（电源治理IC）
-
一种内含多个电源系统、并在一枚芯片上集成了电源治理和时序控制等功效的IC。与单独使用DC/DC、LDO及分立元器件等组成的电路结构相比，可以显著减少空间并缩短开发周期，因此近年来，无论在车载设备照旧消费电子设备领域，均已成为具有多个电源系统的应用中的常用器件。
-
※3）展频功效
-
不牢固开关频率而是使开关频率在一定幅度内变换，从而将噪声能量扩散到一定宽度的频率上的功效。通过降低噪声峰值可减轻EMI噪声。
-
※4）ISO 26262
-
于2011年11月正式公布实施的汽车电子电气系统功效宁静相关的国际标准。一种旨在实现“功效宁静”的标准化开发历程，需要盘算车载电子控制中的故障危害，并将降低其危害的机制作为功效之一预先嵌入系统。该标准笼罩了从车辆看法阶段到系统、ECU、嵌入软件、设备开发及其生产、维护和报废阶段的车辆开发整个生命周期。
-
※5）LDO（Low Drop Out，低压降稳压器，低压差稳压器），DC/DC转换器（开关稳压器）
-
都属于电源IC的一种，具有将直流（DC）电压转换为直流电压的功效。
DC/DC转换器也称为“开关稳压器”，通过开关来生成输出电压。通常功率转换效率比较优异，主要有用来降低电压的“降压型”和用来提升电压的“升压型”两种类型。
LDO属于“线性稳压器”类别里的电源IC，通过电阻分压来生成输出电压。与DC/DC转换器等开关稳压器相比，仅能够降压，但具有电路结构简单、噪声低等特点。
