2.5mm×1.3mm小型“PMDE封装”二极管（SBD/FRD/TVS） 产品阵容进一步扩大，助力应用产品实现小型化

更新时间：2022-03-31 | 宣布人：

全球知半导体制造商ROHM（总部位于日本京都）为满足车载设备、工业设备和消费电子设备等种种应用中�；さ缏泛涂氐缏沸⌒突枨�，推出了PMDE封装（2.5mm×1.3mm）产品，此次，又在产品阵容中新增14款机型  。

PMDE

从车载设备到工业设备和消费电子设备的广泛应用中，二极管被广泛用于电路整流、�；ず涂赜猛�，为了削减装置面积，要求减小二极管的封装尺寸  。别的，在这些应用中，还需要使用更高性能的二极管来降低功耗  。而另一方面，当减小二极管的封装尺寸时，背面电极和模塑外貌积也会减小，从而会导致散热性变差  。对此，ROHM的PMDE封装通过扩大背面电极和改善散热路径，提高了散热性能  。封装小型化的同时，实现与古板封装同等的电气特性  。

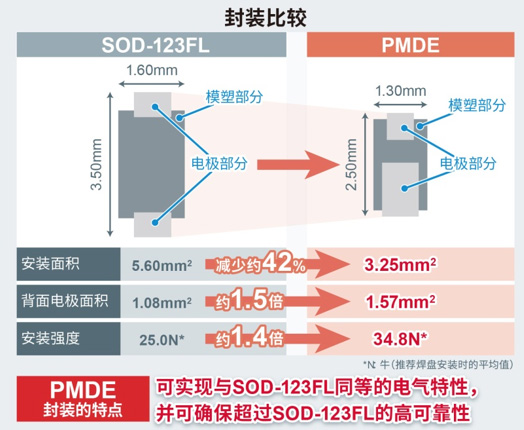

PMDE封装是ROHM自有的小型封装，具有与普通SOD-323封装相同的焊盘图案  。通过改善背面电极和散热路径，用更小的封装尺寸实现了与普通SOD-123FL封装（3.5mm×1.6mm）同等的电气特性（电流、耐压等），并且使装置面积减少约42%，有助于电路板的小型化  。别的，装置强度约为SOD-123FL封装的1.4倍，降低了电路板蒙受应力时爆发裂纹（产品龟裂）的危害，因此装置可靠性更高  。

PMDE

此次，PMDE封装产品中，RBxx8系列肖特基势垒二极管（以下简称“SBD”）新增了10款、RFN系列快恢复二极管（以下简称“FRD”）新增了2款、VS系列瞬态电压抑制二极管（以下简称“TVS”）新增了2款机型  。电路中的许多用途均可通过小尺寸二极管来实现  。

所有新产品从2022年1月起均已投入量产（样品价格：50日元～/个，不含税），样品可通过Ameya360、Sekorm、RightIC、Oneyac等电商平台购置  。

今后，ROHM将继续努力提高从低耐压到高耐压半导体元器件的品质，并继续增强别具特色的产品阵容，为应用产品进一步实现小型化和更低功耗孝敬力量  。

＜PMDE封装的特点＞

1．以小型封装实现与古板封装同等的性能

通常，半导体元器件将通电时爆发的热量散发到空气中或电路板上  。可是，当减小封装尺寸时，背面电极和模塑外貌积也会随之减小，从而使散热性变差  。

对此，PMDE封装通过扩大背面电极面积，同时改善了散热路径，将经由引线框架散热改为直接散发到电路板上  。这使散热性能大幅提升，以更小的尺寸（2.5mm×1.3mm）即可实现与普通SOD-123FL封装（3.5mm×1.6mm）同等的电气特性，从而可减少约42%的装置面积，很是适合元器件装置密度不绝提高的车载应用  。

以小型封装实现与古板封装同等的性能

2．确保比古板封装更高的可靠性

PMDE封装通过扩大其背面电极面积，增加了金属部分所占的面积，从而实现了34.8N的贴装强度，约为SOD-123FL封装的1.4倍  。该优势降低了电路板蒙受应力时爆发裂纹（产品龟裂）的危害，有助于提高可靠性  。别的，通过接纳将芯片直接夹在框架之间的无线结构，还实现了精彩的抗浪涌电流能力（IFSM）  。纵然在汽车引擎启动和家电运行异常等突发大电流状况下，也不易损坏，高可靠性获得包管  。

确保比古板封装更高的可靠性

＜PMDE封装产品概述＞

PMDE封装用更小的尺寸实现了与SOD-123FL封装同等的电气特性，并可确保优于SOD-123FL封装的散热性能和装置可靠性  。别的，支持车载应用的机型均切合汽车电子产品可靠性标准“AEC-Q101”*1  。下面介绍接纳了PMDE封装的特色产品阵容  。（SBD： 仅RBR系列从2021年6月开始量产  。）

1．SBD： RBxx8系列的特点（新产品）

SBD是具有低VF（正向电压）*2和高效率特点的二极管  。此次，具有超低IR（反向电流）*3特性、在高温情况下也能稳定运行的RBxx8系列中，又新增了10款耐压为30V～150V的PMDE封装产品  。

?RBxx8系列的产品阵容表

产品名称 绝对最大额定值 电气特性 支持车载
切合AEC-Q101
VRM
[V] 		IO
[A] 		IFSM
[A] 		Tj Max.
[℃] 		VF?Max. ? IR?Max. ?
Cond. Cond.
Newicon
RB168VWM-30 		30 1 30 175 0.69V IF=1A 0.6?A VR=30V ?
Newicon
RB068VWM-30 		2 0.75V IF=2A ?
Newicon
RB168VWM-40 		40 1 0.69V IF=1A 0.5?A VR=40V ?
Newicon
RB068VWM-40 		2 0.79V IF=2A ?
Newicon
RB168VWM-60 		60 1 0.76V IF=1A VR=60V ?
Newicon
RB068VWM-60 		2 0.84V IF=2A ?
Newicon
RB168VWM100 		100 1 25 0.84V IF=1A 0.3?A VR=100V ?
Newicon
RB068VWM100 		2 0.94V IF=2A ?
Newicon
RB168VWM150 		150 1 0.89V IF=1A 1.0?A VR=150V ?
Newicon
RB068VWM150 		2 0.96V IF=2A ?

2．SBD: RBR系列的特点（2021年8月宣布）

RBR系列既确保了效率提升的要害要素——低VF特性，又坚持了此消彼长的低IR（反向电流）特性，是在两个要素之间取得良好平衡的系列产品，已于2020年6月开始量产  。该系列的产品阵容中已有6款PMDE封装的机型  。

?RBR系列（PMDE封装）的产品阵容表

产品名称 绝对最大额定值 电气特性 支持车载
切合AEC-Q101
VRM
[V] 		IO
[A] 		IFSM
[A] 		Tj Max.
[℃] 		VF?Max. ? IR?Max. ?
Cond. Cond.
RBR1VWM30A 30 1 30 150 0.48V IF=1A 50μA VR=30V ?
RBR2VWM30A 2 0.53V IF=2A ?
RBR1VWM40A 40 1 20 0.52V IF=1A VR=40V ?
RBR2VWM40A 2 0.62V IF=2A ?
RBR1VWM60A 60 1 0.53V IF=1A 75μA VR=60V ?
RBR2VWM60A 2 0.65V IF=2A ?

3．FRD： RFN系列的特点（新产品））

FFRD是具有与整流二极管同等的高耐压（～800V）性能、在高频事情时很重要的参数——trr*4（反向恢复时间）体现精彩的二极管  。RFN系列用小型PMDE封装实现了与以往产品同等的电气特性  。

?RFN系列（PMDE封装）的产品阵容表

产品名称 绝对最大额定值 电气特性 支持车载
切合AEC-Q101
VRM
[V] 		IO
[A] 		IFSM
[A] 		Tj Max.
[℃] 		VF?Max. ? IR?Max. ?
Cond. Cond.
Newicon
RFN1VWM2S 		200 1 15 175 0.93V IF=1A 1?A VR=200V ?
Newicon
RFN2VWM2S 		2 0.99V IF=2A ?

?RFN系列（PMDE封装）的产品阵容表

4．TVS： VS系列的特点（新产品）

TVS是用来吸收引擎启动或故障等情况下爆发的突发电压（浪涌*5）并使其降至一定电压的二极管  。VS系列支持规模宽达5V～130V的种种截止电压（VRWM）  。（在5V～130V之间，分32档设置各截止电压）

?VS系列（PMDE封装）的产品阵容表

产品名称 绝对最大额定值 支持车载
切合AEC-Q101
PD
[W] 		PPP(10/1,000μs)
[W] 		VRWM?RANK
[V] 		Tj Max.
[℃]
Newicon
VSxxVUA1VWM 		1 200 5 ～ 40 150 ?
Newicon
VSxxVLNVWM 		43 ～ 130 ?

※仅VS110VLNVWM（VRWM=110V）开发中（预计2022年3月出售样品）

＜应用示例＞

系列名（类别） RBxx8系列（SBD）
主要用途 整流、开关
应用示例 ?白色家电
?车载信息娱乐系统
?条记本电脑
?电扇电机
?FA电源
系列名（类别） RBR系列（SBD）
主要用途 整流、开关
应用示例 ?车载充电器
?LED前照灯
?汽车配件
?条记本电脑
?
系列名（类别） RFN系列（FRD）
主要用途 开关
应用示例 ?引擎ECU
?变速箱ECU
?电视
?ADAS
?空调
?车载信息娱乐系统
