ROHM确立栅极耐压高达8V的150V GaN HEMT的量产体制 ~EcoGaN?第一波产品“GNE10xxTB系列”将有助于基站和数据中心等应用实现更低功耗和小型化~

更新时间：2022-03-24 | 宣布人：

全球知名半导体制造商ROHM（总部位于日本京都会）已确立150V耐压GaN HEMT*1“GNE10xxTB系列 (GNE1040TB)”的量产体制 ，该系列产品的栅极耐压（栅极-源极间额定电压）*2高达8V ，很是适用于基站、数据中心等工业设备和种种物联网通信设备的电源电路。

DFN5060

  • 产品介绍资料（3.2MB）



一般而言 ，GaN器件具有优异的低导通电阻和高速开关性能 ，因而作为有助于降低种种电源的功耗和实现外围元器件小型化的器件被寄予厚望。但其栅极耐压很低 ，在开关事情时的器件可靠性方面保存问题。针对这一课题 ，ROHM的新产品通过接纳自有的结构 ，乐成地将栅极-源极间额定电压从通例的6V提高到了8V。这样 ，在开关事情历程中纵然爆发了凌驾6V的过冲电压*3 ，器件也不会劣化 ，从而有助于提高电源电路的设计裕度和可靠性。别的 ，该系列产品接纳支持大电流且具有精彩散热性的通用型封装 ，这使得装置工序的操作更容易。

新产品于2022年3月起开始量产 ，前期工序的生产基地为ROHM Hamamatsu Co., Ltd.（日本滨松市） ，后期工序的生产基地为ROHM Co., Ltd.（日本京都会）。

ROHM将有助于节能和小型化的GaN器件产品阵容命名为“EcoGaN?” ，并一直致力于进一步提高器件的性能。今后 ，ROHM将继续开发融入了“Nano Pulse Control?”*4等模拟电源技术的控制IC及其�？� ，通过提供能够更洪流平地发挥GaN器件性能的电源解决计划 ，为实现可连续生长社会孝敬力量。

名古屋大学研究生院工学研究科 山本真义教授体现：“今年 ，日本经济工业省制定了到2030年新建数据中心节能30%的目标 ，目前距实现该目标只有不到10年的时间。然而 ，这些产品的性能不但涉及到节能 ，还关系到作为社会基础设施的坚固性和稳定性。针对未来的这种社会需求 ，ROHM开发了新的GaN器件 ，不但越发节能 ，并且栅极耐压还高达8V ，可以确保坚固型和稳定性。以该系列产品为开端 ，ROHM通过融合其引以为豪的模拟电源技术‘Nano Pulse Control?’ ，不绝提高种种电源的效率 ，在不久的将来 ，应该会掀起一场巨大技术浪潮 ，推进实现‘2040年在半导体和信息通信行业实现碳中和’的目标。”

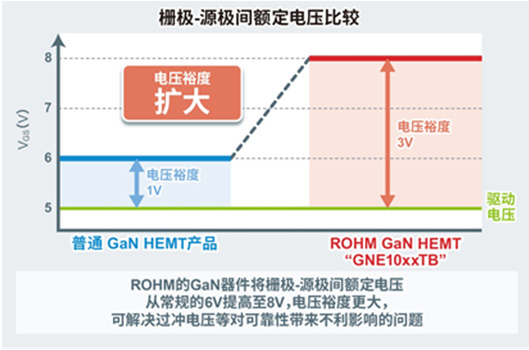

极间的额定电压比较

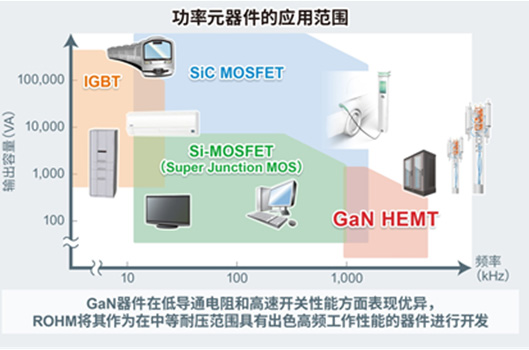

功率元器件的应用规模

＜开发配景＞

近年来 ，在效劳器系统等领域 ，由于IoT设备的需求日益增长 ，功率转换效率的提升和设备的小型化已经成为重要的社会课题之一 ，而这就要求功率元器件的不绝优化。ROHM一直在大力推动业内先进的SiC元器件和种种具有优势的硅元器件的开发与量产 ，同时 ，一直致力于在中等耐压规模具有精彩的高频事情性能的GaN器件的开发 ，旨在为种种应用提供更广泛的电源解决计划。

＜什么是EcoGaN?＞

EcoGaN?是通过更洪流平地优化GaN的低导通电阻和高速开关性能 ，助力应用产品进一步节能和小型化的ROHM GaN器件 ，该系列产品有助于应用产品进一步降低功耗、实现外围元器件的小型化、减少设计工时和元器件数量等。

?EcoGaN?是ROHM Co., Ltd.的商标。

＜新产品特点＞

1．接纳ROHM自有结构 ，将栅极-源极间额定电压提高至8V

普通的耐压200V以下的GaN器件在结构上栅极驱动电压为5V ，而其栅极-源极间额定电压为6V ，其电压裕度很是小 ，只有1V。一旦凌驾器件的额定电压 ，就可能会爆发劣化和损坏等可靠性方面的问题 ，这就需要对栅极驱动电压进行高精度的控制 ，因此 ，这已成为阻碍GaN器件普及的重大瓶颈问题。

针对这一课题 ，新产品通过接纳ROHM自有的结构 ，乐成地将栅极-源极间的额定电压从通例的6V提高到了业内超高的8V。这使器件事情时的电压裕度获得进一步扩大 ，在开关事情历程中纵然爆发了凌驾6V的过冲电压 ，器件也不会劣化 ，从而有助于提高电源电路的可靠性。

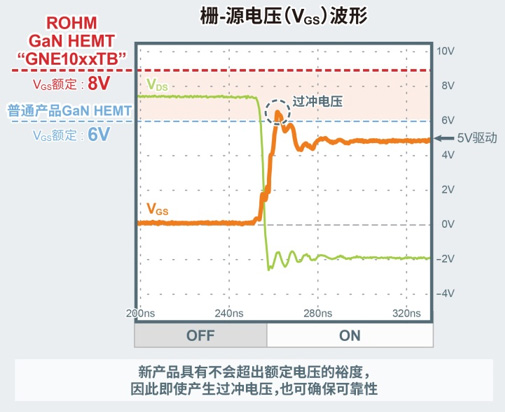

接纳ROHM自有结构 ，将栅极-源极间额定电压提高至8V

2．接纳支持大电流且具有精彩散热性的封装

新产品所接纳的封装形式 ，支持大电流且具有精彩的散热性能 ，在可靠性和可装置性方面已拥有精彩的实际应用纪录 ，并且通用性强 ，这使得装置工序的操作越发容易。别的 ，通过接纳铜片键合封装技术 ，使寄生电感值相比以往封装降低了55％ ，从而在设计可能会高频事情的电路时 ，可以更洪流平地发挥出器件的性能。

3．在高频段的电源效率高达96.5%以上

新产品通过扩大栅极-源极间额定电压和接纳低电感封装 ，更洪流平地提升了器件的性能 ，纵然在1MHz的高频段也能实现96.5%以上的高效率 ，有助于提高电源设备的效率和进一步实现小型化。

在高频段的电源效率高达96.5%以上

＜应用示例＞

?数据中心和基站等的48V输入降压转换器电路
?基站功率放大器单位的升压转换器电路
?LiDAR驱动电路、便携式设备的无线充电电路
?D类音频放大器

功率元器件的应用规模

＜电路示例＞

电路示例

＜术语解说＞

*1) GaN HEMT
GaN（氮化镓）是一种用于新一代功率元器件的化合物半导体质料。与普通的半导体质料——硅相比 ，具有更优异的物理性能 ，目前利用其高频特性的应用已经开始增加。
HEMT是High Electron Mobility Transistor（高电子迁移率晶体管）的英文首字母缩写。

*2) 栅极-源极间额定电压（栅极耐压）
可以在栅极和源极之间施加的最大电压。事情所需的电压称为“驱动电压” ，当施加了高于特定阈值的电压时 ，GaN HEMT将处于ON状态。

*3) 过冲电压
开关ON/OFF时爆发凌驾划定电压值的电压。

*4) Nano Pulse Control?
一种超高速脉冲控制技术 ，在电源IC中实现纳秒（ns）级的开关导通时间（电源IC的控制脉冲宽度） ，使得以往必须由2枚以上电源IC完成的从高电压到低电压的电压转换事情 ，仅由“1枚电源IC”即可实现。

?Nano Pulse Control?是ROHM Co., Ltd.的商标或注册商标。
