接纳具有驱动器源极引脚的低电感表贴封装的SiC MOSFET
引言
人们普遍认为，SiC MOSFET可以实现非� ？斓目厮俣�，有助于显著降低电力电子领域功率转换历程中的能量损耗。然而，由于古板功率半导体封装的限制，在实际应用中并不总是能发挥SiC元器件的全部潜力。在本文中，我们首先讨论古板封装的一些局限性，然后介绍接纳更好的封装形式所带来的利益。最后，展示对使用了图腾柱（Totem-Pole）拓扑的3.7kW单相PFC进行封装革新后获得的改善效果。
功率元器件古板封装形式带来的开关性能限制
TO-247N（图1）是应用最广泛的功率晶体管古板封装形式之一。如图1左侧所示，该器件的每个引脚都保存寄生电感分量。图1右侧是很是简单且典范的栅极驱动电路示例。从这些图中可以看出，漏极引脚和源极引脚的电感分量会被加到主电流开关电路中，这些电感会导致器件在关断时爆发过电压，因此要想确保过电压的数值满足漏极-源极间技术规格的要求，就需要限制器件的开关速度。
图1：功率元器件的古板封装及其寄生电感
栅极引脚和源极引脚的寄生电感是栅极驱动电路中的一部分，因此在驱动MOSFET时需要考虑这部分电感。别的，这部分电感还可能会与栅极驱动电路中的寄生电容之间爆发振荡。当MOSFET导通时，ID增加，并且在源极引脚的电感（LS）中爆发电动势（VLS）。而栅极引脚中则流入电流（IG），并且因栅极电阻（RG）而爆发电压降。由于这些电压包括在栅极驱动电路中，因此它们会使MOSFET导通所需的栅极电压降低，从而导致导通速度变慢，见图2。
图2：LS导致芯片中的VGS降低（导通时）
解决这种问题的要领之一是接纳具备“驱动器源极”引脚的功率元器件封装。通过配备将源极引脚和栅极驱动环路离开的驱动器源极引脚，可以消除导通时的源极电感（LS）对栅极电压的影响，因此不会因电压降而降低导通速度，从而可以大大减少导通损耗。
TO-263-7L带来的开关性能改善
除了TO-247-4L封装外，永利集团还开发出接纳TO-263-7L表贴封装，使分立SiC MOSFET产品阵容越发富厚。接纳TO-263-7L封装可以实现SiC MOSFET源极引脚的开尔文连接，这种封装的优点如图3所示。从图中可以看出，栅极驱动相关的部分和主电流路径不再共享主源极侧的电感LS。因此，可以使器件的导通速度更快，损耗更小。
图3：TO-263-7L表贴封装及其寄生电感
接纳TO-263-7L封装的另一个优点是漏极引脚和源极引脚的电感比TO-247N封装小得多。由于漏极引脚的接合面积大，另外源极引脚可以由多根短引线并联连接组成，因此可以降低封装的电感（LD或LS）。为了量化新封装形式带来的元器件性能革新水平，我们比较了接纳两种差别封装的相同SiC MOSFET芯片的导通和关断时的开关行动（图4）。

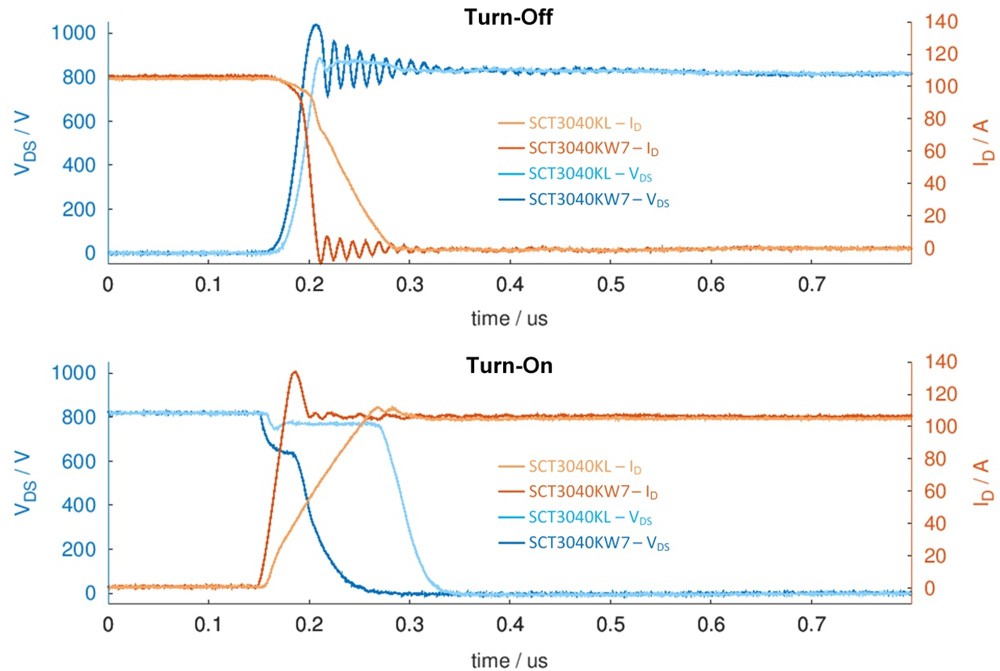

图4：1200V/40mΩ SiC MOSFET的开关行动比较
（TO-247N：SCT3040KL、TO-263-7L：SCT3040KW7、VDS=800V）
导通时的开关瞬态曲线标明，接纳三引脚封装（TO-247N）的“SCT3040KL”的开关速度受到限制，其中一个原因是源极引脚的电动势使有效栅极电压降低，导致电流变革时间变长，从而造成导通损耗增加。而关于接纳具备驱动器源极的表贴封装（TO-263-7L）的“SCT3040KW7”来说，电流变革时间则变得很是短，因此可以减少导通损耗。另外，由于寄生电感减少，因此接纳TO-263-7L封装的SiC MOSFET在关断时的dI/dt要高得多，因此关断损耗也小于TO-247N封装。
下图展示了两种封装实现的开关损耗与开关电流之间的关系。显然，TO-263-7L封装器件导通速度的提高有助于降低开关损耗，尤其是在大电流区域效果越创造显。
图5：接纳TO-247N封装和TO-263-7L封装的1200V/40mΩ SiC MOSFET的开关损耗比较
【栅极驱动电路：使用了米勒钳位（MC）和浪涌钳位用的肖特基势垒二极管（SBD）】
如上述比较数据所示，具有可以连接至栅极驱动环路的驱动器源极引脚，并可以减小寄生电感的封装，器件性能得以发挥，特别是在大电流区域中发挥得更好。所以，在相同的开关频率下器件总损耗更��；另外，如果降低损耗不是主要目标，则还可以增加器件的开关频率。
新表贴封装产品的阵容
除了上文提到的1200V/40mΩ产品之外，永利集团产品阵容中还包括额定电压划分为650V和1200V 的TO-263-7L 封装SiC MOSFET产品（表1）。另外，切合汽车电子产品可靠性标准的车载级产品也在计划中。
| P/N | 30mΩ | 40mΩ | 60mΩ | 80mΩ | 105mΩ | 120mΩ | 160mΩ | |
| 650 V | SCT30xxAW7 |
|
|
|
|
|||
| 1200 V | SCT30xxKW7 |
|
|
|
|
表1： TO-263-7L封装的沟槽SiC MOSFET产品阵容
表贴封装SiC MOSFET在车载充电器(OBC)中的适用性
本文将以一个3.7kW单相PFC的电路为应用案例来说明表贴封装SiC MOSFET能够实现的性能。这种功率级单相PFC可用作单相3.7kW车载充电器的输入级，或用作11kW车载充电系统的构件。在后一种情况下，将三个单相PFC通过开关矩阵相组合，可以实现单相驱动或最大11kW的三相驱动。该应用案例框图拜见图6。
图6：多个3.7kW PFC组成的11kW OBC框图
图7中包括几种可应用的PFC电路拓扑结构。古板升压PFC的输入端保存二极管整流电路，因此其效率提升受到限制。两相无桥PFC以及图腾柱PFC可以削减二极管整流电路，从而可以降低总传导损耗。可是需要注意的是，两相无桥PFC虽然可实现高效率，却保存每个桥臂仅在一半输入周期内使用的缺点，因此每个器件的峰值电流与电流有效值之比（即所谓的“波峰因数”）增高，使功率半导体上的功率循环压力很大。
图7：单相PFC的看法图
图腾柱PFC有两种差别的类型。最简单的类型仅包括两个MOSFET和两个二极管。由于二极管在低频下开关，因此选择具有低正向压降的器件。另一方面，由于MOSFET中的体二极管用于换流，因此选择体二极管特性精彩的器件是很是重要的。别的，新型宽带隙半导体（好比SiC MOSFET）具有支持硬开关的体二极管，因此很是适用于这类应用。最后，如果希望尽可能获得更精彩的性能，那么可以用有源开关（好比SJ MOSFET）来替代低频开关二极管，以进一步降低损耗。
为了展示利用图腾柱PFC可以实现的几种性能，我们实施了仿真。在仿真中，我们对接纳TO-263-7L 封装的650V／60mΩ SiC MOSFET 的开关损耗丈量值进行了验证。假设开关频率为100 kHz，我们对高频侧桥臂和低频侧桥臂的半导体损耗都进行了建模。关于低频桥臂，由于开关损耗的影响极小，因此仅考虑了60mΩ产品的导通损耗。
仿真结果如图8所示。从图中可以看出，最大效率为98.7%，泛起在60%的标称输出功率四周。该阶段的其他损耗没有建模。虽然，为了进行全面剖析，不但需要考虑控制电路和栅极驱动电路，还需要考虑电感和其他无源元件的损耗。然而，很明显，在使用了650V SiC MOSFET的图腾柱PFC中，可以实现高性能的PFC电路。
图8：仅考虑半导体损耗的图腾柱PFC的估算效率
（Vin = 230V，Vout = 400V，fSW = 100 kHz，高频侧桥臂：SCT3060AW7，低频侧桥臂：60m?产品）
结语
在本文中，我们确认了SiC MOSFET接纳具备驱动器源极引脚的低电感表贴封装所带来的性能优势。研究结果标明，尤其是在大电流条件下，由于栅极环路不受dI/dt以及源极引脚电感导致的电压降的影响，因此接纳表贴封装的产品导通损耗大大降低。封装电感的总体减小还使得SiC MOSFET的关断速度加速。这两个优点显著降低了器件导通和关断时的开关损耗。在系统方面，我们已经看到，图腾柱PFC中接纳RDS(ON)为60mΩ的650V SiC MOSFET时的转换效率凌驾98%，这将有利于实现很是紧凑的设计，因此可以说，这关于车载充电器等车载应用开发来说是很是重要的要害点。关于更多永利集团的 SiC MOSFET信息，请检察：
