ROHM开发出业界先进的第4代低导通电阻SiC MOSFET ~可加速车载主机逆变器等的普及速度~

更新时间：2020-06-17 | 宣布人：

全球知名半导体制造商ROHM（总部位于日本京都会）开发出“1200V 第4代SiC MOSFET※1，很是适用于包括主机逆变器在内的车载动力总成系统和工业设备的电源。

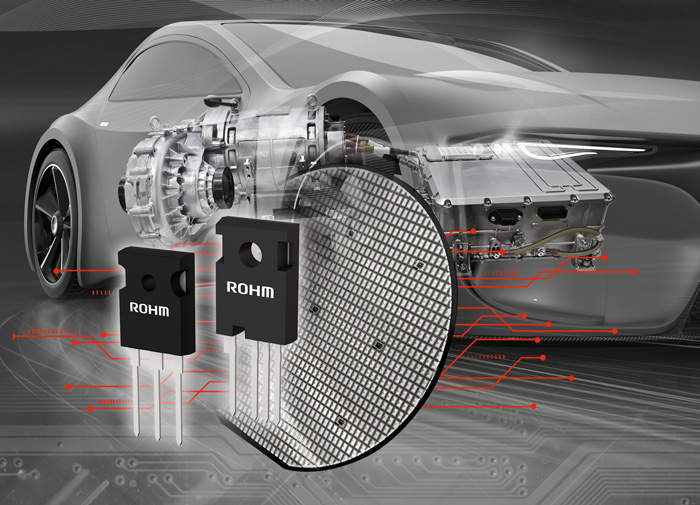

第4代SiC MOSFET

关于功率半导体来说，当导通电阻降低时短路耐受时间※2就会缩短，两者之间保存着矛盾权衡关系，因此在降低SiC MOSFET的导通电阻时，如何兼顾短路耐受时间一直是一个挑战。

此次开发的新产品，通过进一步革新ROHM独吞的双沟槽结构※3，改善了二者之间的矛盾权衡关系，与以往产品相比，在不牺牲短路耐受时间的前提下乐成地将单位面积的导通电阻降低了约40％。 并且，通过大幅减少寄生电容※4（开关历程中的课题），与以往产品相比，乐成地将开关损耗降低了约50％。

因此，接纳低导通电阻和高速开关性能兼具的第4代 SiC MOSFET，将很是有助于显著缩小车载逆变器和种种开关电源等众多应用的体积并进一步降低其功耗。本产品已于2020年6月份开始以裸芯片的形式依次提供样品，未来计划以分立封装的形式提供样品。

近年来，新一代电动汽车（xEV）的进一步普及，增进了更高效、更小型、更轻量的电动系统的开发。特别是在驱动中发挥焦点作用的主机逆变器系统，其小型高效化已成为重要课题之一，这就要求进一步革新功率元器件。
另外，在电动汽车（EV）领域，为延长续航里程，车载电池的容量呈日益增加趋势。与此同时，要求缩短充电时间，并且电池的电压也越来越高（800V）。为了解决这些课题，能够实现高耐压和低损耗的SiC功率元器件被寄予厚望。

在这种配景下，ROHM于2010年在全球率先开始了SiC MOSFET的量产。ROHM很早就开始增强切合汽车电子产品可靠性标准AEC-Q101的产品阵容，并在车载充电器（On Board Charger：OBC）等领域拥有很高的市场份额。此次，导通电阻和短路耐受时间之间取得更好权衡的第4代 SiC MOSFET的推出，除现有市场之外，还将加速在以主机逆变器为主的市场中的应用。

未来，ROHM将会不绝壮大SiC功率元器件的产品阵容，并结合充分发挥元器件性能的控制IC等外围元器件和�？榛际跤攀�，继续为下一代汽车技术立异孝敬力量。另外，ROHM还会继续为客户提供包括削减应用开发工时和有助于预防评估问题的在线仿真工具在内的多样化解决计划，资助客户解决问题。

＜特点＞

1. 通过改善沟槽结构，实现业界极低的导通电阻

ROHM通过接纳独吞结构，于2015年乐成实现沟槽结构※5SiC MOSFET的量产。其后，一直致力于进一步提高元器件的性能，但在降低低导通电阻方面，如何兼顾保存矛盾权衡关系的短路耐受时间一直是一个挑战。
此次，通过进一步改善ROHM独吞的双沟槽结构，在不牺牲短路耐受时间的前提下，乐成地使导通电阻比以往产品降低约40％。

通过改善沟槽结构，实现业界极低的导通电阻

2. 通过大幅降低寄生电容，实现更低开关损耗

通常，MOSFET的种种寄生电容具有随着导通电阻的降低和电流的提高而增加的趋势，因而保存无法充分发挥SiC原有的高速开关特性的课题。
此次，通过大幅降低栅漏电容（Cgd），乐成地使开关损耗比以往产品降低约50％。

通过大幅降低寄生电容，实现更低开关损耗

＜术语解说＞

※1) MOSFET（Metal-Oxide-Semiconductor Field Effect Transistor的缩写）
金属－氧化物－半导体场效应晶体管，是FET中最常用的结构。用作开关元件。
※2) 短路耐受时间
MOSFET短路（Short）时抵达损坏水平所需的时间。通常，当爆发短路时，会流过凌驾设计值的大电流，并因异常发热引起热失控，最后导致损坏。提高短路耐受能力涉及到与包括导通电阻在内的性能之间的权衡。
※3) 双沟槽结构
ROHM独吞的沟槽结构。在SiC MOSFET中接纳沟槽结构可有效降低导通电阻，这一点早已引起关注，可是需要缓和栅极沟槽部分爆发的电场，以确保元器件的恒久可靠性。
ROHM通过接纳可以缓和这种电场集中问题的独吞双沟槽结构，乐成攻克了该课题，并于2015年全球首家实现了沟槽结构SiC MOSFET的量产。
※4) 寄生电容
电子元器件内部的物理结构引起的寄生电容。关于MOSFET来说，有栅源电容（Cgs）、栅漏电容（Cgd）和漏源电容（Cds）。栅源电容和栅漏电容取决于栅极氧化膜的电容。漏源电容是寄生二极管的结电容。
※5) 沟槽结构
沟槽（Trench）意为凹槽。是在芯片外貌形成凹槽，并在其侧壁形成MOSFET栅极的结构。不保存平面型MOSFET在结构上保存的JFET电阻，比平面结构更容易实现微细化，有望实现接近SiC质料原天性能的导通电阻。
