确保物联网的盘算能力 适用于应用处理器的高效电源
我们的地球将变得越发智能：在日常生活中，越来越多的产品搭载电子处理器——凭借这些器件的性能，我们的生活变得越发轻松 。那么，我们应如何通过更好、更有效的方法为众多处理器供电呢？
物联网、智能家居、智能都会...很长一段时间内，许多人认为这都是空想 。然而，毋庸置疑，越来越多的具体应用场景已经走进我们的生活，或者将在我们的日常事情中矛头毕露 。
物联网和相关主题的要害在于连接性：不管是家用恒温器照旧汽车，种种设备都相互连接，并且相互通信或与云端通信 。数据吞吐量和传输速率的提高意味着我们需要新技术，好比5G等 。别的，我们不可忘记另一个事实：如果盘算能力不敷，那么设备的功效以及连接性就无法实现 。
正确的处理器
如今，设备必须搭载应用处理器才华实现更多功效 。连接云端或其他设备是其任务之一，可是与用户通信尤其需要较强的算力：高质量的视频、2D和3D图形以及语音控制都需要接纳更先进的处理器 。
NXP??Semiconductors（以下简称“恩智浦公司”）i.MX 8M Mini系列就是这种处理器 。为了获得更合适的指令/瓦数，恩智浦公司i.MX 8M Mini集成了多达四个1.8GHz的Arm??Cortex??A53内核，以及一个400MHz的Arm Cortex M4 。
i.MX 8M Mini系列支持1080p视频处理、2D/3D图形、高级音频功效和种种高速接口 。这使得它们成为种种消费应用和工业应用的理想选择 。
电源
仅选择适当的处理器是不敷的 。您还必须为这些器件提供电源 。电源设计通常是一项具有挑战性的任务：处理器需要种种差别的高精度电源电压，这些电源电压全都必须经过精确排序才华启动或关闭处理器 。别的，存储器和种种外围器件也需要电源 。虽然，您可以使用许多单个稳压器，然而，电路板的空间通常很是有限并且器件的上电顺序可能很是庞大 。
显然，此问题的解决计划就是使用电源治理IC（PMIC） 。适当的PMIC能够在很小的空间内整合种种电源，减少所需的外部组件数量，为功效富厚的应用提供更多辅助功效，并且集成了电源排序功效 。与单个稳压器加控制逻辑相比，PMIC是一种效率更高的解决计划 。
为了充分利用PMIC的优势，我们得针对相应的处理器进行定制 。好比，永利集团的全新BD71847AMWV就针对恩智浦公司的i.MX 8M mini应用处理器进行了优化 。
图1
永利集团解决计划
该PMIC集成了i.MX 8M mini应用处理器、DDR存储器和常见系统I/O所需的所有电源：六个DC/DC降压稳压器，六个LDO和一个用于SDXC卡的1.8V/3.3V电源开关 。别的，该PMIC还配备了一个可支持种种应用场景的可编程电源控制时序器 �？突Э梢酝ü齇TP配置和/或通过软件对许多事情参数（好比输出电压、转换速率、电源状态转换、复位行为等）进行配置 。该PMIC还具有广泛的监视和�；さ缏�，这使其性能越发完善 。
图2
这些功效全都集成在一个紧凑的56脚7mm x 7mm QFN封装中 。该引脚结构旨在轻松与恩智浦公司i.MX 8M mini处理器以及DDR存储器相连接 。由于完全集成的多个降压稳压器只需一个输出电容，因此实现了更小巧的BOM 。与分立解决计划相比，通过集成所有必须的组件，该PMIC的组件减少了约42%，PCB面积减少了多达42%（单面贴装的三类PCB） 。如果是双面贴装，电路板面积可降至300mm2以下 。该PMIC的输入电压规模为2.7V到5.5V，且可支持多种电源电压，好比单节锂离子电池、USB输入和电源等等 。
BD71847AMWV具备为整个系统供电的能力，其内置的六个完整DC-DC降压转换器可提供16.5A的电流，六个LDO可提供凌驾1.1A的电流 。凭借脉冲宽度自动选择和脉冲频率调制功效，该芯片可在较宽的输出电压和负载规模内实现高效功率转换 。种种降压稳压器均使用集成电源开关，开关频率为2MHz/1.5MHz，因此可以使用薄型电感 。其输出电压可以在很宽的规模内进行编程，并且两个降压稳压器均接纳现代SoC要求的动态电压缩放（DVS）事情方法，以实现处理器更精彩的单任务能耗性能 。经过优化，该芯片的电源架构允许LDO稳压器以同类更优异的总效率提供能量，从而实现最长的事情时间和更优异的散热性能体现 。种种LDO稳压器均具有可编程输出电压，并可提供300mA的电流输出能力 。
BD71847AMWV还集成了一个可配置的电源时序器，可对其12个开关稳压器/线性稳压器的启动时序进行编程，包括凭据SoC的要求调理其输出电压 。处理器的电源模式转换通过握手I/O接口和可编程电源按钮触发 。
器件中多功效单刀开关电源按钮的行为可通过I2C接口在广泛的规模内进行编程 。该接口的输入耐压规模较宽，不需要电平转换器 。该接口还可用于修改电气性能，好比输出电压、DVS斜率（如适用）、事情模式等 。为确保系统宁静，该PMIC还包括一个32.768kHz晶振驱动器和一个看门狗准时器 。
永利集团还提供了一个开发情况，以资助用户轻松评估BD71847AMWV 。恩智浦公司i.MX 8M mini评估套件中已嵌入电源治理IC BD71847AMWV，相应的驱动器也已集成到评估套件的板级支持包中 。
图3
功效特点：
- 输入电压规模：2.7V至5.5V
- 6个可编程快速开关DC/DC降压转换器
- 6个通用LDO
- 用于高速SDXC卡的1.8V/3.3v电源多路复用器
- 低本钱BOM——同时解决元件容差、偏置和热劣化以及老化等问题
- 可实现更低功耗、改良事情时间和更优异散热性能的优化电源架构
- OTP可配置、软件可编程电源控制时序器
- 与i.MX 8M Mini兼容的电源控制硬件边带信令
- 单刀多功效电压按钮功效
- 32.768kHz晶振驱动器
- 广泛的�；すπВㄈ砥舳⒌缭垂旃Ъ觳狻⒐贡；ぁ⒐鞅；さ龋�
- 电源电压容限I2C I/F（最大1 MHz）
说明：
图1：永利集团全新PMIC为恩智浦公司i.MX 8M mini处理器提供更精彩的供电方法

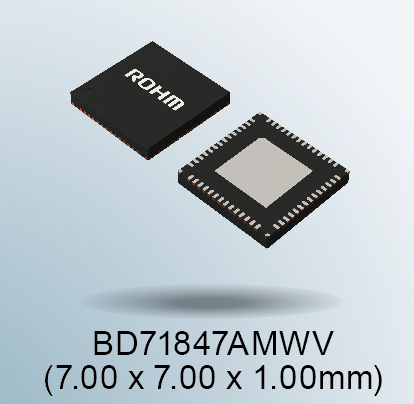

图2：BD71847AMWV在单个芯片上集成了系统所需的种种电源

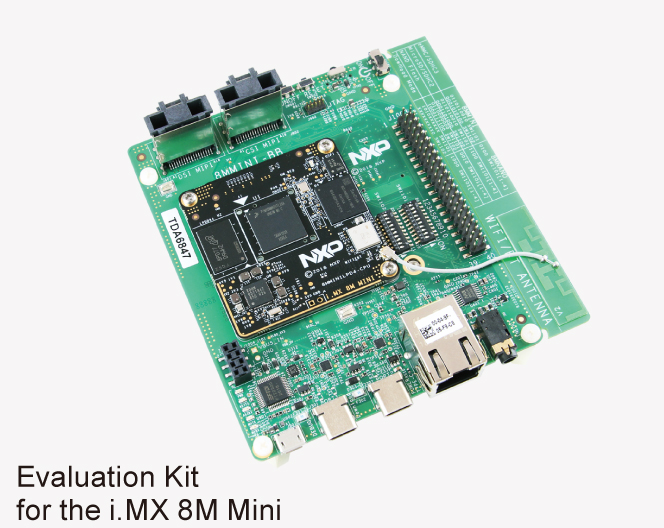

图3：恩智浦公司i.MX 8M mini评估套件中已嵌入电源治理IC BD71847AMWV
