ROHM开发出很是适用于恩智浦“i.MX 8M Nano系列”处理器的电源治理IC“BD71850MWV” ~助力网络音频和工业用接口等IoT设备的更长时间驱动和小型化~

更新时间：2020-02-20 | 宣布人：

全球知名半导体制造商ROHM（总部位于日本京都会）开发出很是适用于NXP??Semiconductors （以下简称“恩智浦公司”）应用处理器“i.MX 8M Nano系列”的高效率电源治理IC（以下简称“PMIC”）“BD71850MWV” 。
恩智浦公司的“i.MX 8M Nano系列”是在运算能力、节能性能、语音/音乐处理方面体现精彩的应用处理器 。
“BD71850MWV”是融入ROHM多年积累的处理器用电源技术优势，并集成了处理器所需的电源系统（Power Rail）与功效的PMIC 。仅1枚芯片即可提供包括功率转换效率高达95%的高效率DC/DC转换器*1在内的系统所需的电源和�；すπ�，同时还内置进行最佳电源治理的ON/OFF时序器，不但有助于应用的小型化，还使应用设计越发容易，并大大缩短开发周期 。别的，作为恩智浦公司提供的i.MX 8M Nano处理器评估套件中搭载的唯一※PMIC，还可立即开始评估处理器的运行情况 。

※截至2020年1月 ROHM视察数据

本产品已于2019年12月开始以月产40万个的规模投入量产（样品价格 800日元/个，不含税） 。前期工序的生产基地为ROHM Hamamatsu Co., Ltd.（日本滨松市），后期工序的生产基地为ROHM Electronics Philippines, Inc.（菲律宾） 。
未来ROHM将继续开发有助于节能和系统优化的产品与解决计划，不绝为社会生长孝敬力量 。

＜配景＞

i.MX 8M Nano系列处理器的电源治理IC

近年来，随着IoT技术的生长，诸如声控命令及流式音频等电子设备与用户交互（人机对话，人机互动）的需求日益高涨 。
恩智浦公司的i.MX 8M Nano应用处理器拥有多达4个Arm??Cortex?-A53内核（事情频率高达1.5GHz）和一个适用于低功耗待机的Arm Cortex-M7内核（事情频率高达750MHz） 。别的，还支持高级音频播放功效、高速接口等，可为众多消费电子设备和工业设备应用提供节能且高性能的解决计划 。

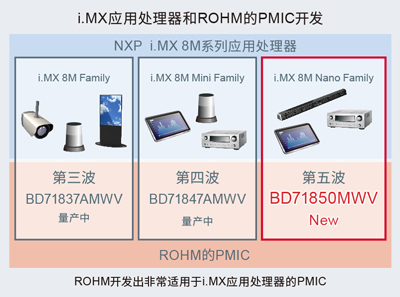

ROHM一直致力于恩智浦公司i.MX 8M系列用最佳PMIC的开发，并于2018年推出适用于“i.MX 8M 系列”的PMIC“BD71837AMWV”，于2019年推出适用于“i.MX 8M Mini系列”的PMIC“BD71847AMWV” 。此次，又针对接纳先进工艺且具有优异节能性能的“i.MX 8M Nano系列”，推出新的PMIC“BD71850MWV”，该产品可支持i.MX 8M 系列所有应用处理器的电源治理 。

＜新产品特点＞

1．仅1枚芯片即可轻松实现i.MX 8M Nano应用处理器所需的电源功效

BD71850MWV的框图

“BD71850MWV”的电源电路凭据i.MX 8M Nano应用处理器的电源系统设计而成，集控制逻辑、6通道降压型DC/DC转换器（Buck Converter）、6通道LDO*2于一身，仅这1枚芯片，不但可为处理器供电，还可为应用所需的DDR存储器供电 。别的，还内置有SDXC卡接口用1.8V/3.3V开关、32.768kHz晶振缓冲器及众多�；すπВǜ鞯缭聪低车氖涑龆搪贰⑹涑龉缪埂⑹涑龉缌骷叭裙囟瞎πВ� 。
该产品还搭载功率转换效率高达95%的降压型DC/DC转换器，输入电压规模更宽，支持从1节锂离子电池到USB的广泛电压规模（2.7V～5.5V），因此，不愧为i.MX 8M Nano处理器应用领域的最佳PMIC 。

不但如此，还配备了可轻松评估BD71850MWV的情况 。

① 配备Linux驱动程序，可缩短应用开发周期

ROHM还为客户准备了BD71850MWV的Linux驱动程序、设计时所需的外围应用相关的设计指南、参考电路嘉拷寮结构，可资助客户缩短应用开发周期，从而有助于实时向市场推生产品 。 关于Linux驱动程序和文档，请会见：

https://www.rohm.com.cn/products/-/product/BD71850MWV

② 已备好i.MX 8M Nano EVK，可立即评估

Evaluation Kit for the i.MX 8M Nano

恩智浦公司可提供搭载BD71850MWV的i.MX 8M Nano处理器评估套件，可马上开始评估i.MX 8M Nano处理器的事情 。

2. 小型封装，节省空间42%

小型封装，节省空间42%

接纳小型QFN封装(7mm x 7mm, 高度1mm Max, 间距0.4mm, 56pin)，不但可提供所需的电源功效，并且PMIC的引脚配置设计还使i.MX 8M Nano应用处理器和DDR存储器的连接越发容易，很是有助于减轻PCB板结构设计时的担负 。同分立元器件组成的与新产品相同的电源系统相比，部件数量可减少42个，贴装面积可缩减42%（以“单面贴装、Type-3 PCB”为条件） 。另外，如果接纳双面贴装，则仅需不到400mm2的空间即可实现电源功效 。

3. 可凭据系统的用途量身定制

为了使应用设计更灵活更自由，新产品还搭载了支持电源模式（RUN、IDLE、SUSPEND、SNVS、OFF）的时序器 。通过I2C接口和OTP（One Time Programmable） ROM，凭据系统要求的功效和存储器类型，可定制各电源的输出电压、ON/OFF控制、�；すπУ钠粲�/禁用、以及电源模式的转换条件，从而可实现满足用途需求的最佳应用设计 。

＜新产品的功效提要＞

  • 输入电压2.7V ~ 5.5V
  • 降压型DC/DC转换器 x 6ch、LDO x 6chDC/DC
  • 搭载SD卡驱动用多路复用器
  • 内置32.768kHz晶振电路
  • 搭载富厚的�；すπВㄈ砥舳πА⒌缭垂旃Ъ觳狻⒐缪贡；ぁ⒐缌鞅；さ龋�
  • 支持I2C接口（Max 1MHz）
  • 中断功效（带掩码功效）

＜术语解说＞

*1)? DC/DC转换器
DC/DC转换器是电源IC的一种，具有将直流（DC）电压转换为直流电压的功效 。主要有用来降低电压的降压型和用来提升电压的升压型两种类型 。
*2)? LDO稳压器(Low Drop Out　Regulator / 低饱和稳压器)
输入和输出的电压差较低，属于“线性稳压器”（输入输出电压呈线性行动）类别里的电源IC 。 与DC/DC等开关稳压器相比，具有电路结构简单、噪声低等特点 。
